Simuladores

 Agora que já conhecemos como funcionam as portas lógicas e quais são elas vamos entender como podemos praticar e simular inúmeras hipóteses de situações de uma maneira livre de prejuízos.

Hoje iremos conhecer alguns de muitos simuladores que nós permitem testar componentes e montar circuitos digitais para vermos de uma maneira ilustrativa se estamos ou não no caminho certo.

Simuladores para eletrônica digital

Existem diversos modelos de simuladores que conseguimos trabalhar para fazermos uma ótima simulação para sistemas digitais.

Nosso objetivo é trabalhar com simulação de portas e circuitos lógicos, separamos alguns simuladores que irão nos facilitar, tais como:

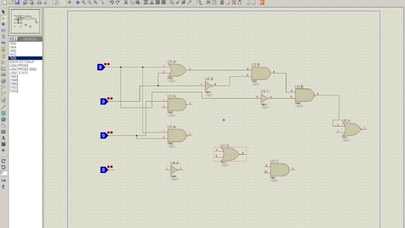

                                                Protheus


Esse software permite criar sistemas eletrônicos/elétricos, simular, e ainda, fazer os layouts do circuito impresso. Ou seja, pode-se montar um projeto do zero, desde os testes iniciais até o desenvolvimento final da PCB para uso. Portanto, podemos dizer que o Proteus é um laboratório virtual.


                                            LogiSim


O Logisim é uma ferramenta educacional para a concepção e a simulação digital de circuitos lógicos. Com uma interface simples e com ferramentas para simular circuitos a medida em que são construídos, é simples o bastante para facilitar a aprendizagem dos conceitos mais básicos relacionados aos circuitos lógicos.


                                  TinkerCad

O Tinkercad é uma ferramenta online de design de modelos 3D em CAD e também de simulação de circuitos elétricos analógicos e digitais, desenvolvida pela Autodesk. Por ser gratuito e fácil de usar, encontramos nele uma oportunidade de ensino de Programação Embarcada, visto que a primeira barreira encontrada pelos alunos é a de não possuir os componentes e o microcontrolador em mãos.

Como o nosso objetivo é trabalhar com portas e circuitos lógicos, escolhemos utilizar o software Logisim, pois o mesmo é uma ferramenta muitos simples de usar e irá atender as nossas necessidades para as simulações e ensaios para utilizarmos em nossas próximas aulas. No entanto, isso é uma escolha pessoal e agora que apresentamos alguns dos simuladores basta testar e escolher aquele que você se identifica.
